| 產(chǎn)品名稱 | MS1 | |||||
化學(xué)成分 wt.% | O | Fe | C | Mn | Si | Cr |
| ≤0.03 | 余量 | ≤0.03 | ≤0.1 | ≤0.1 | ≤0.5 | |
| S | P | Mo | Ni | Co | Ti | |
| ≤0.01 | ≤0.01 | 4.8 | 18 | 9.0 | 0.7 | |
| Al | ||||||
| 0.1 | ||||||
| 物理性能 | 粒度 μm | 霍爾流速 s/50g | 松裝密度 g/cm3 | 振實(shí)密度 g/cm3 | 氧含量 ppm | 球形度 % |
| 15-53 | ≤16 | ≥4.2 | ≥4.8 | ≤300 | ≥85 | |
| 力學(xué)性能（熱處理后）及拋光性能 | 洛氏硬度 HRC | 抗拉強(qiáng)度 MPa | 屈服強(qiáng)度 MPa | 斷后伸長率 % | 拋光性能 SPI：Bl 鏡面級，Ra ： ～ 0.01μm，20μm以上空隙＜20個cm3 | |
| 54-57 | 2000 | 1980 | 5 | |||

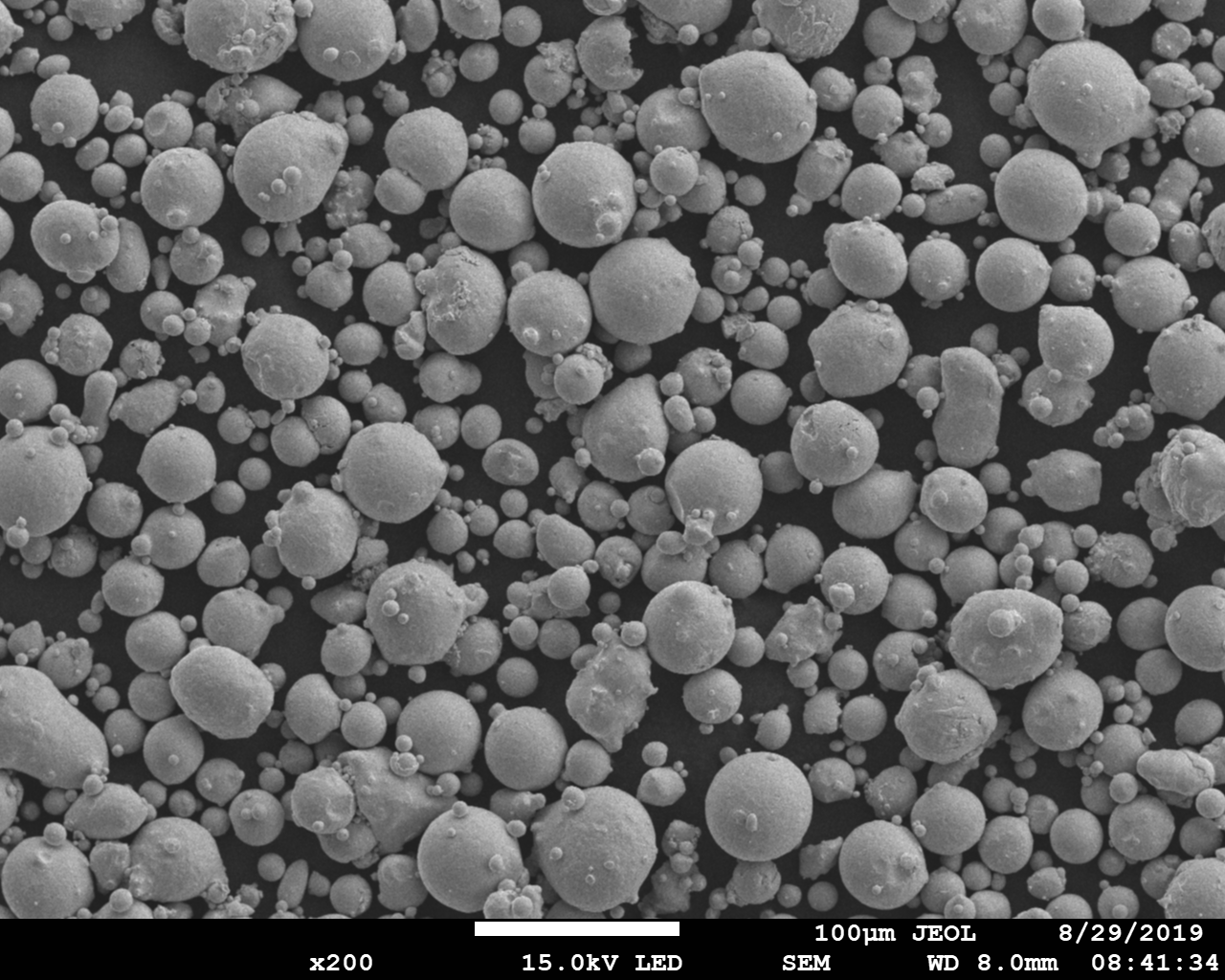

| SEM圖 |  | |||||
-
您的位置：
- 網(wǎng)站首頁
- > 粉末產(chǎn)品
- > 鐵合金
